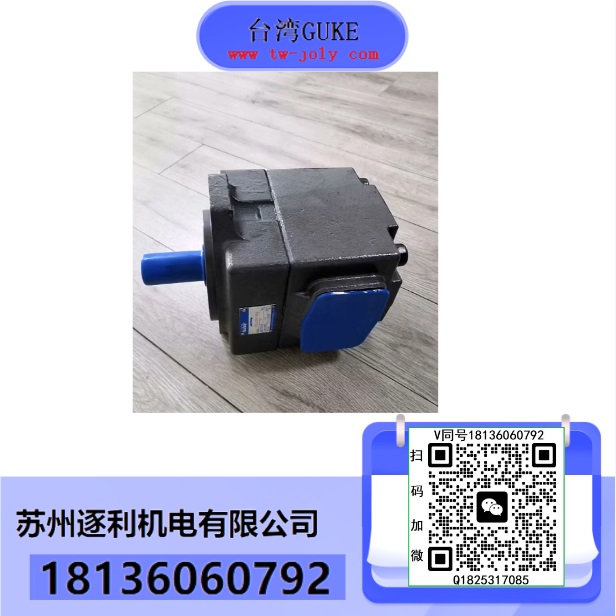

GUKE注塑機油泵PV2R1-8-10-14-19-23-25-28-31低噪音定量葉片泵

液壓系統常用管接頭總結

管接頭的作用是把液壓系統元件和油管連接起來。在選擇管接頭時，必須使它具有足夠的通流能力和較小的壓力損失，同時做到裝卸方便、連接牢固、密封可靠、外形緊湊。常用的管接頭種類很多，按油管與接頭的連接方式分爲：擴口式、焊接式、卡套式、扣壓式、可拆卸式、快換式和伸縮管接頭等。有關液壓傳動設計手冊中列有各種管接頭的結構形式、尺寸系列與使用條件，需要時可根據手冊中規定的標準選取介紹幾種常用管接頭。

1.薄壁管擴口式管接頭。圖8(a)所示爲擴口式管接頭，它是利用油管1管端的擴口在管套的壓緊下進行密封。這種管接頭結構簡單，適用于銅管、薄壁鋼管、尼龍管和塑料管的連接。適用于中低壓管路系統，對于水和氣壓管路系統亦可選用，******工作壓力取決于管材和管徑，規定爲3.5～16MPa。

2.焊接式管接頭。圖8(b)所示爲焊接管接頭，由管與接頭內芯1焊接而成，接頭內芯的球面與接頭體錐孔面緊密相連，具有密封性好、結構簡單、耐壓性強高等優點。缺點是焊接較麻煩，適用于高壓厚壁鋼管的連接。適用于液壓油爲介質的管路系統。工作壓力≤32MPa;工作溫度爲-25～+80℃。安裝時焊接量大，要求焊接質量高，且裝拆不便。

3.卡套式管接頭。圖8(c)爲液壓系統卡套式管接頭，它是利用彈性極好的卡套2卡住油管1而密封。其特點是結構簡單、安裝方便，油管外壁尺寸精度要求較高?？ㄌ资焦芙宇^適用于高壓冷拔無縫鋼管連接且卡套制造精度要求高?？ㄌ资焦芙宇^用于以油、氣爲介質的管路系統。適用的壓力范圍有兩級：中壓級16MPa；高壓級32MPa。

4.扣壓式管接頭。圖8(d)所示爲扣壓式管接頭，這種管接頭是由接頭外套1和接頭芯子2組成的。此接頭適用于軟管連接。

5.可拆卸式管接頭。圖8(e)爲可拆卸式管接頭。此接頭的結構是將接頭外套1和接頭芯子2上做成六角形，便于經常拆卸軟管。適用于高壓小直徑軟管連接。

6.快換接頭。圖8(f)爲快換接頭，此接頭便于快速拆裝油管。其原理爲：當卡箍6向左移動時，鋼珠5從插嘴4的環槽中向外退出，插嘴不再被卡住，可以迅速從插座1中抽出。此時管塞2和3在各自的彈簧力作用下將兩個管口關閉，使油管內的油液不會流失。這種管接頭適用于需要經常拆卸的軟管連接。

7.伸縮管接頭。圖8(g)爲伸縮管接頭，這種管接頭由內管1和外管2組成，內管可以在外管內自由滑動并用密封圈密封。內管外徑必須經過精密加工。這種管接頭適用于連接件有相對運動的管道的連接。

8.鋼絲編織膠管接頭。適用于以油、水、氣爲介質的管路系統。壓力范圍：隨管徑不同爲6～40MPa;介質溫度：油-30—+80℃，水<80℃，空氣-30—+50℃。

9.三瓣式膠管接頭。適用于以油、水、氣爲介質的管路系統，工作壓力和介質溫度由膠管決定。

10.快速接頭。適用的工作壓力≤32MPa；工作溫度爲- 20～+80℃；壓力損失（在額定壓力下）<0. 2MPa。

11.錐螺紋連接的管接頭。錐螺紋連接的焊接式管接頭適用于油爲介質的管路系統。工作壓力≤16MPa;工作溫度爲-25～+80℃。錐螺紋連接的卡套式管接頭適用于油、氣及一般腐蝕性介質的管路系統。錐螺紋連接的擴口式管接頭適用于油、水、氣爲介質的管路系統。******工作壓力取決于管材和管徑，規定爲3.5～16MPa。

12.方形法蘭。用于管路與液壓系統元件和管路與管路間的連接，適用的工作壓力爲20MPa。
