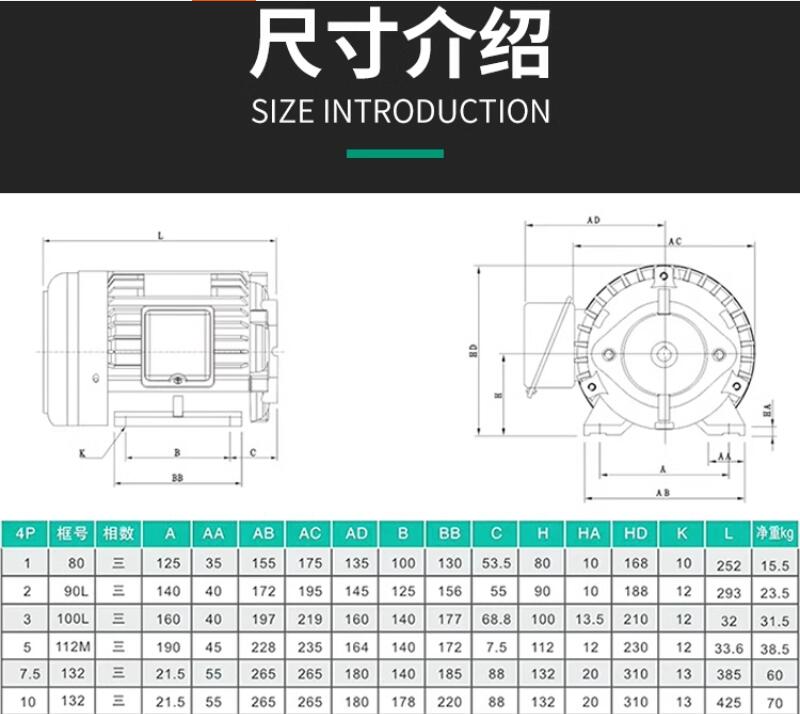

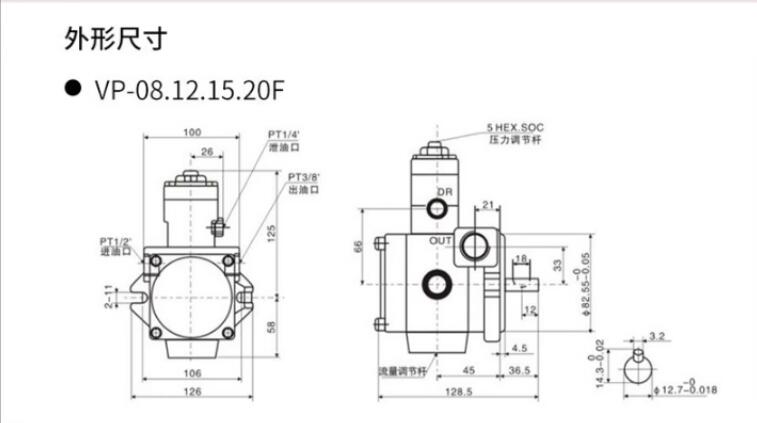

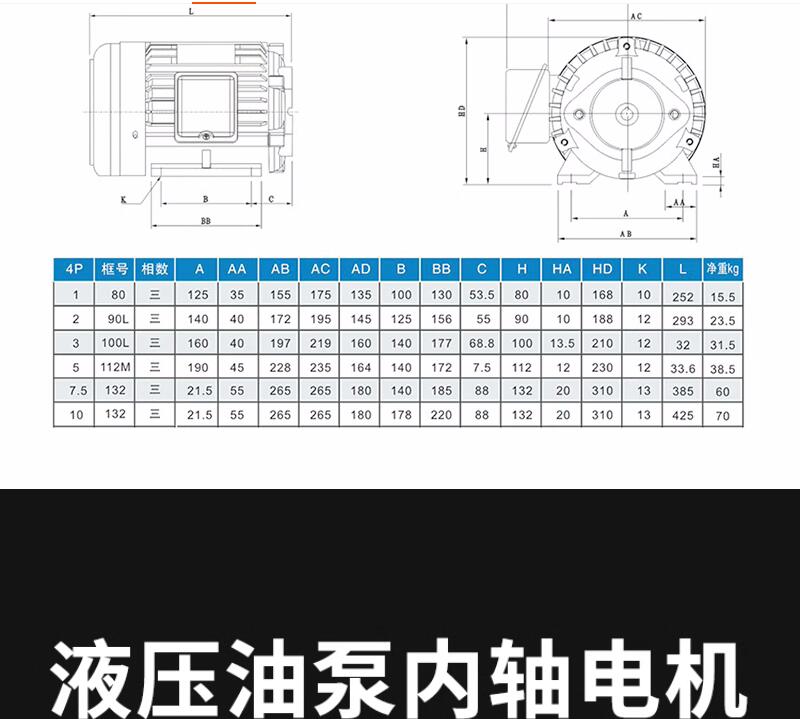

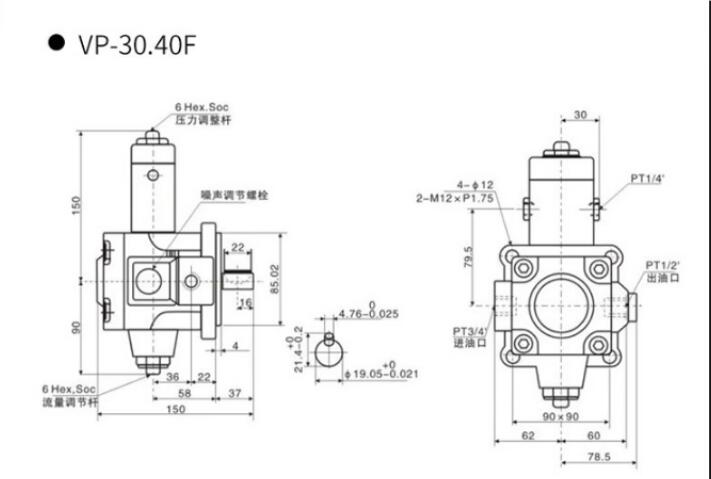

JIEJIA液壓電機 內插式油泵電機 0.75KW/1.5KW/2.2KW配VP20/VP15/VP30

淺談液壓閥組大小與油道孔設計

液壓系統中液壓閥組的大小及油道孔設計的要求及注意事項。爲了盡量減少斜孔和工藝孔，液壓閥組中的流量和孔徑要相互搭配，特別注意貫通孔必須確保有足夠的流通面積，注意端口的方向、位置、應與系統布局和油道連接相匹配，并考慮安裝過程的整體形式，和確保符合垂直或水平元件的安裝需求。若要調整工作中的元件，必須保證操作和維修的簡捷方便。

液壓閥組的大小應根據安裝在各個面元件的類型和尺寸來確定，在確保油道孔間允許的壁厚的原則下，力求結構緊湊、體積小、重量輕。根據液壓閥組的布局和連接螺釘孔尺寸來確定液壓閥組的長度；液壓閥組寬度應基于閥的類型和連接螺釘和尺寸來確定；而液壓閥組的高度則根據元件的高度來確定。

液壓閥體內的油道孔的作用是控制聯系各個元件的液壓控制系統。閥孔徑的大小、形狀和表面平滑性都會造成油液通過孔內的壓力減小。通過油液的通道孔太小，表面粗糙度，則會造成壓力較大的損失；而油道孔太大，壓力損失的量雖然可以減少，但會導緻液壓閥組體積的增加。

因此，在設計液壓閥組內的通道孔時， 通道長度應盡量簡短，盡可能減少轉彎，合理地確定通道孔的橫截面積。在布局中，首先應使液壓閥組的通道孔基于系統的整體安排。然后，導通主要油路，再完成小通徑的油路和控制油路。

液壓閥在液壓系統中起著非常重要的作用，任何一個液壓系統，不論其如何簡單，都不能缺少液壓閥；同一工藝目的的液壓機械設備，通過液壓閥的不同組合與使用，可以組成油路結構截然不同的多種液壓系統方案，故液壓閥是液壓技術中品種與規格多種多樣、應用廣泛、活躍的元件。

一個液壓系統設計的合理性、安裝維護的便利性以及能否按照既定要求正?？煽康剡\(yùn)行，在很大程度上取決于其中所采用的各種液壓閥的性能優劣及參數匹配是否合理。

 0.75kw+VP15平鍵  0.75+vp15花鍵  0.75kw+VP20平鍵  0.75+vp20花鍵  1.5kw+VP15平鍵  1.5kw+vp15花鍵9齒  1.5kw+VP20平鍵  1.5kw+VP20花鍵  0.75kw+VP08平鍵  0.75kw+VP12平鍵  1.1kw+vp15平鍵  1.1kw+vp20平鍵  1.5kw+VP30平鍵  1.5kw+vp30花鍵9齒  2.2KW+VP30平鍵  2.2kw+vp30花鍵9齒  2.2Kw+VP40平鍵  4kw+vp40平鍵  2.2kw+vp40花鍵9齒  0.37kw+cbb油泵 0.75KW-VP20(12.7軸） 0.75KW-VP20(15.875軸 0.75KW-VP20（7齒小花） 0.75KW-VP20（9齒大花） 0.75KW-HGP/1A 0.75KW-HGP/2A 1.5KW-VP20(12.7軸） 1.5KW-VP20（15.875軸） 1.5KW-VP20(7齒花鍵） 1.5KW-VP20（9齒花鍵） 1.5KW-HGP/1A 1.5KW-HGP/2A 1.5KW-CBN 1.5KW-PV2R1 1.5KW-VP30/40 1.5KW-VP30/40（花鍵） 2.2KW-VP30/40 2.2KW-VP30/40（花鍵） 2.2KW-HGP/2A 2.2KW-HGP/3A 2.2KW-PV2R1 2.2KW-CBN 4KW-HGP/2A 4KW-HGP/3A 4KW-CBN 4KW-PV2R1 4KW-VP30/40 5.5KW-HGP/3A 5.5KW-PV2R1 5.5KW-PV2R2 5.5KW-CBN 5.5KW-VP30/40 7.5KW-PV2R1 7.5KW-PV2R2 7.5KW-HGP-3A 7.5KW-CBN

0.75KW-VP20(12.7軸） 0.75KW-VP20(15.875軸 0.75KW-VP20（7齒小花） 0.75KW-VP20（9齒大花） 0.75KW-HGP/1A 0.75KW-HGP/2A 1.5KW-VP20(12.7軸） 1.5KW-VP20（15.875軸） 1.5KW-VP20(7齒花鍵） 1.5KW-VP20（9齒花鍵） 1.5KW-HGP/1A 1.5KW-HGP/2A 1.5KW-CBN 1.5KW-PV2R1 1.5KW-VP30/40 1.5KW-VP30/40（花鍵） 2.2KW-VP30/40 2.2KW-VP30/40（花鍵） 2.2KW-HGP/2A 2.2KW-HGP/3A 2.2KW-PV2R1 2.2KW-CBN 4KW-HGP/2A 4KW-HGP/3A 4KW-CBN 4KW-PV2R1 4KW-VP30/40 5.5KW-HGP/3A 5.5KW-PV2R1 5.5KW-PV2R2 5.5KW-CBN 5.5KW-VP30/40 7.5KW-PV2R1 7.5KW-PV2R2 7.5KW-HGP-3A 7.5KW-CBN
