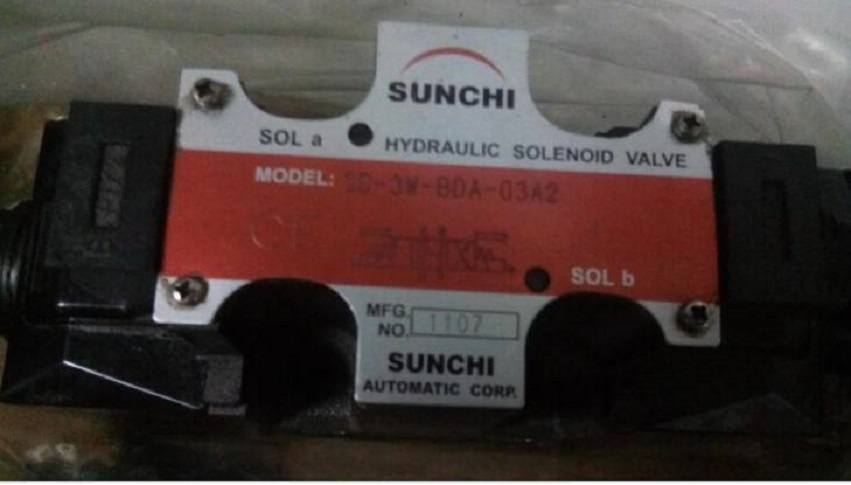

SUNCHI神祺電磁閥SD-2S-BCA-02A2 SD-3W-BGA-02A2電磁換向閥 液壓

液壓系統故障檢查之對比替換法

當液壓系統發生故障，該怎么去查找問題所在和處理故障現象呢？本文跟大家介紹一種常用的方法，叫對比替換法。

一般對比替換法常被用于在缺乏測試儀器的場合檢查液壓系統故障，并且經常結合替換法進行。對比替換方法有兩種情況：一種情況是用兩臺型號、性能參數相同的機械進行對比試驗，從中查找故障。試驗過程中可對機械的可疑元件用新件或完好機械的元件進行代換，再開機試驗，如性能變好，則故障所在即知。否則，可繼續用同樣的方法或其他方法檢查其馀部件。

另一種情況是對于具有相同功能回路的液壓系統，采用對比替換法更爲方便，而且現在許多系統的連接采用高壓軟管連接，爲替換法的實施提供了更爲方便的條件。遇到可疑元件時，要更換另一回路的完好元件時，不需拆卸元件，隻要更換相應的軟管接頭即可。

例如在檢查三工位母線機（主要完成定位、折彎、沖孔動作）的液壓系統故障時，有一回路工作無壓力，懷疑液壓泵有問題。結果對調了兩個液壓泵軟管的接頭，一次就消除了故障存在的可能性。對比替換方法在調試兩臺以上相同的液壓站時非常有效。例如在調試四臺垃圾處理液壓站時，就充分應用了這種方法。垃圾處理站的主油缸的動作順序是：快進一工進一快退，快進是通過差動連接來實現的。

調試過程中其中一臺的故障現象是：快進與工進的速度沒有區別。爲此，我們采用了對比替換方法，首先將有故障的液壓站的液壓閥對應放在無故障的液壓站上，對比試驗也出現了同樣的問題，說明原液壓站上的集成塊沒有問題，這樣原因就落在液壓閥上。第二步對液壓閥進行檢查，發現其中控制快進、工進的液壓閥的閥芯裝反了，將閥芯倒過來以后， 液壓閥裝在原液壓站上，故障現象得以排除。

SVP-FC1-F30R YC1-F40A2 HVP-FE1-L50R-A
SVP-FE1-F61R SVP-VC1-F15A2 SVP-VC1-F15A3
SVP-FC1-F7R SVP-FC1-F12R SVP-FC1-F17R
SVP-FC1-F23R SVP-FC1-F26R SVP-FC1-F36R
SVP-FC1-F40R SVP-FE1-F48R SVP-FE1-F61R
SVP-FE1-F75R SVP-FE1-F94R SVP-FE1-F116R
SVP-FC1-L7R SVP-FC1-L12R SVP-FC1-L17R
SVP-FC1-L23R SVP-FC1-L26R SVP-FC1-L36R
SVP-FC1-L40R SVP-FE1-L48R SVP-FE1-L61R
SVP-FE1-L75R SVP-FE1-L94R SVP-FE1-L116R

HVP-FC1-F5R-A HVP-FC1-F8R-A HVP-FC1-F11R-A
HVP-FC1-F14R-A HVP-FC1-F17R-A HVP-FC1-F21R-A
HVP-FC1-F26R-A HVP-FC1-F32R-A HVP-FC1-F39R-A
HVP-FC1-L5R-A HVP-FC1-L8R-A HVP-FC1-L11R-A
HVP-FC1-L14R-A HVP-FC1-L17R-A HVP-FC1-L21R-A
HVP-FC1-L26R-A HVP-FC1-L32R-A HVP-FC1-L39R-A
HVP-FA1-F2R-A HVP-FA1-F5R-A HVP-FA1-F8R-A
HVP-FA1-F11R-A HVP-FA1-L2R-A HVP-FA1-L5R-A
HVP-FA1-L8R-A HVP-FA1-L11R-A HVP-FE1-F50R-A
HVP-FE1-F60R-A HVP-FE1-F75R-A HVP-FE1-F85R-A
HVP-FE1-F95R-A HVP-FE1-F108R-A HVP-FE1-F120R-A
HVP-FE1-L60R-A HVP-FE1-L75R-A HVP-FE1-L85R-A
HVP-FE1-L95R-A HVP-FE1-L108R-A HVP-FE1-L120R-A

SD-2S-BCA-02A2 SD-2S-AE-03A2 SD-3W-BGA-02A2
SD-3W-BDA-03A2 SD-3W-BGA-02D2 SD-3W-BGA-02A1
SD-2S-BCA-02A1 SD-2S-AE-03A1 SD-3W-BDA-03A1
SD-3W-BDA-03D2 SD-2S-AE-03D2
