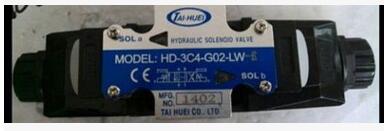

TAI-HUEI臺輝電磁閥HD-3C2-G02 HD-3C2-G03

型號說明

型式TH-811

口徑 流量 使用壓力 許容背壓 切換頻率 HD-G02 60 l/min 350 Kgf/cm 70-160Kgf/cm AC240回/分 RF120回/分 CYCLE/min

註 : 流量、機種、電壓、R port 背壓隨迴路而異

電磁線圈特性

電壓 (V) 交流 直流 交直流 定格電壓10% AC110V AC220V DC12V DC24V RF110V RF220V 保持電流10% 0.6A 0.3A 2.6A 1.3A 0.38A 0.19A 起動電流10% 2.26A 1.23A - - - -

特性

1.	本體雙回油溝，及油溝加大，使其通過流量增加，使用壓力並提高。
2.	全新CNC精密車床加工，減少高壓時造成切角或滑動受阻現象發生。
3.	內部抵抗大幅提高。
4.	許容背壓大幅提高。
5.	浸式電磁設計，作動平穩，噪音小。
6.	本公司線圈採一體成型，防潮效果佳，散熱好，耐高溫。
7.	本電磁閥採5油孔電磁鐵操作的3位4通或2位4通滑閥式方向控制閥。適用於油路塊或底板按裝。
8.	本公司電磁閥按裝尺寸均符合國際標準，故具有?對的互換性。
9.	附霓虹指示燈可指示動作方向。
10.	DIN TYPE插頭式接電盒雙邊皆附方向指示燈。

注意事項

1. 無彈簧形閥以水平安裝為妥
2. 安裝面與閥面同保持3.2Z表面
3. R孔不能阻塞使用否則影響效果
4. 盒式(BOX)接線盒已附上COM線請勿再自行接線
